Zadanie: Rozbudowa i modernizacja części mechanicznej oczyszczalni ścieków w Ligocie Dolnej koło Kluczborka
Zadanie: Rozbudowa i modernizacja części mechanicznej oczyszczalni ścieków w Ligocie Dolnej koło Kluczborka
Zakres rozbudowy oczyszczalni ścieków obejmuje budowę biofiltra powietrza, komory żelbetowej z przepływomierzem na dopływ ścieków do oczyszczalni oraz punktu przyjęcia pojazdów specjalistycznych zadaszonego wiatą. Prace budowlane będą obejmują również budowę: stacji zlewczej ścieków dowożonych – zadaszonej wiatą, budynku stacji mechanicznego oczyszczania, zbiornika wyrównawczego ścieków, pompowni ścieków do reaktora biologicznego oraz budowę rurociągów technologicznych. Zbudowany zostanie również punkt czyszczenia i dezynfekcji pojazdów specjalistycznych. Przebudowie ulegnie komora przed reaktorem biologicznym oraz instalacja wody technologicznej w istniejącym budynku odwadniania osadu. Zamontowany zostanie zestaw hydroforowy. W planach jest też adaptacja pomieszczeń budynku technologicznego na cele socjalne. Dotychczas zostały wykonane prace ziemne natomiast obecnie trwają prace konstrukcyjno-montażowe. Przepustowość oczyszczalni po rozbudowie i modernizacji będzie wynosić: Qd śr = 8482 m3/d.
Ścieki z Kluczborka oraz Kuniowa, Kraskowa, Ligoty Dolnej, Ligoty Górnej, Ligoty Zameckiej, Bogacicy i Chocianowic są oczyszczane na oczyszczalni ścieków w Ligocie Dolnej wybudowanej w latach 1997-1999 i oddanej do użytku 1 października 1999 r.
Przed modernizacją oczyszczalnia nie posiadała sprawnego systemu mechanicznego oczyszczania ścieków, co skutkowało między innymi dużymi trudnościami eksploatacyjnymi. Dopływające ścieki kierowane były na sita obrotowe zainstalowane w budynku technologicznym, w którym znajdują się również pomieszczenia socjalne i dyspozytornia. Sita, na których powinny być zatrzymywane stałe zanieczyszczenia, były zużyte i w bardzo złym stanie technicznym. Ponadto rozwiązanie przyjęte przez projektantów około 15 lat temu, obecnie nie jest rozwiązaniem racjonalnym i efektywnym, stąd też technologia, w której wykorzystuje się połączenie zatrzymywania na sicie trzech rodzajów odpadów tj. skratek, piasku i zawiesin wstępnych wymagała zmiany. Problemem oczyszczalni był także nierównomierny dopływ ścieków. Dlatego podjęto działania mające na celu rozbudowę i modernizację części mechanicznej oczyszczalni ścieków.
Na podstawie dokumentacji opracowanej przez Biuro Projektów Budownictwa Komunalnego we Wrocławiu, w maju 2014 r. rozpoczęto realizację zadania pn. Rozbudowa i modernizacja części mechanicznej oczyszczalni ścieków w Ligocie Dolnej koło Kluczborka w ramach projektu unijnego pn. „Poprawa jakości gospodarki wodno-ściekowej dla gminy Kluczbork”. Generalnym Wykonawcą był Zakład Techniczno-Budowlany „POLBAU” Sp. z o.o. z Opola. Roboty zakończono we wrześniu 2015 r.
Zakres rozbudowy oczyszczalni ścieków obejmował budowę:
a) Biofiltra powietrza,
b) Komory żelbetowej z przepływomierzem – dopływ ścieków na oczyszczalnię
c) Punktu przyjęcia pojazdów specjalistycznych (zadaszonego wiatą)

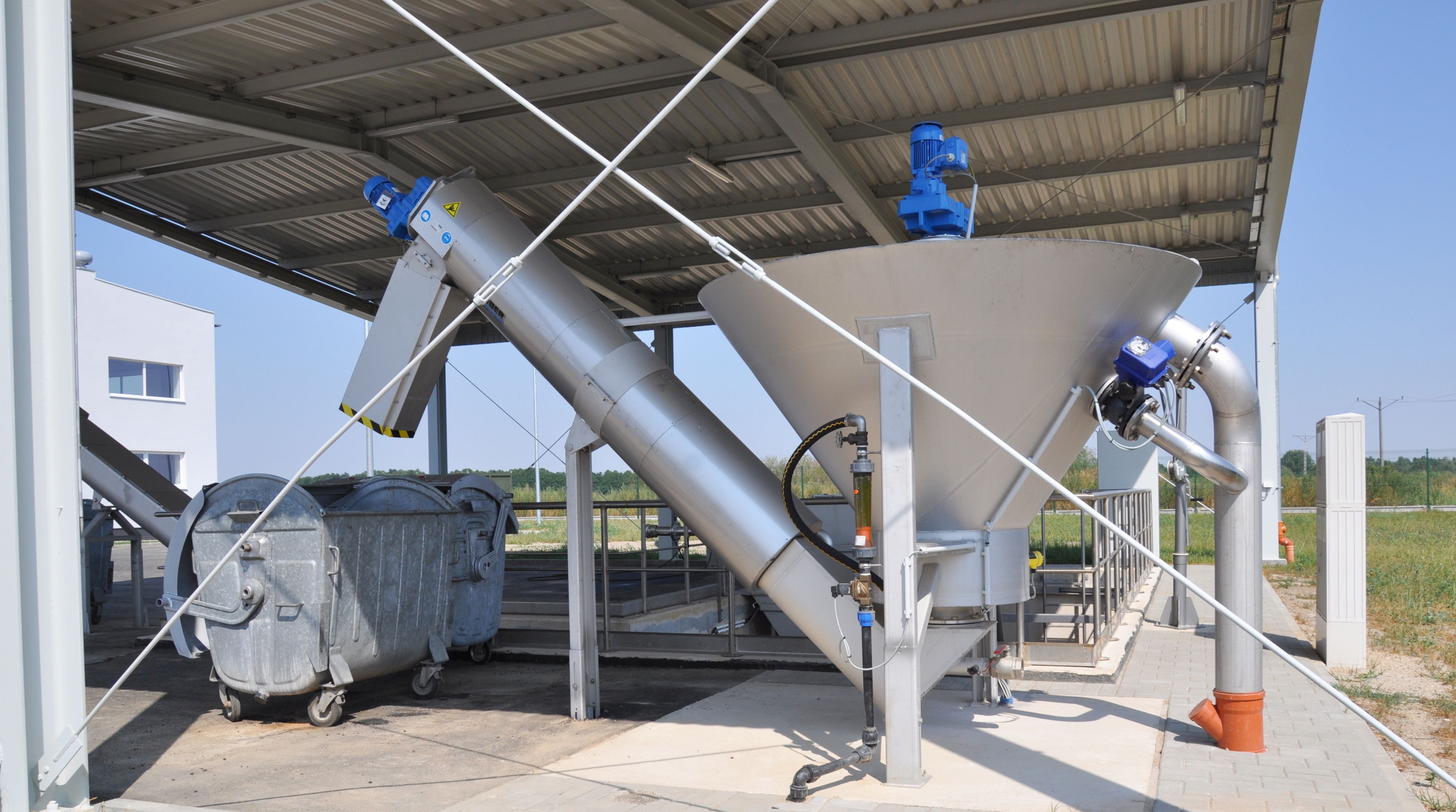

d) Stacji zlewczej ścieków dowożonych (zadaszonej wiatą)
e) Budynku stacji mechanicznego oczyszczania, w którym znajdują się m.in.:
-
komora uspokojenia,
-
krata zgrzebłowa z praso płuczką skratek, (krata wstępna)
-
krata wstępna na obejściu awaryjnym czyszczona ręcznie,
-
sito piaskowniki ze zintegrowaną prasą do odwadniania skratek, płuczką piasku, poziomymi przenośnikami ślimakowymi piasku i skratek.
-
studzienka na tłuszcz
f) Zbiornika wyrównawczego ścieków
g) Pompowni ścieków do reaktora biologicznego
h) Komory z przepływomierzem – dopływ ścieków do projektowanej pompowni
i) Punktu czyszczenia i dezynfekcji pojazdów specjalistycznych
j) Rurociągów technologicznych tj. m.in.:
-
rurociągów grawitacyjnych ścieków sanitarnych
-
rurociągów tłocznych ścieków
-
rurociągu tłocznego i ssawnego wody technologicznej
-
rurociągów grawitacyjnych ścieków deszczowych
-
rurociągu powietrza zanieczyszczonego do biofiltra
-
rurociągu wody wodociągowej
-
przyłącza gazu
-
sieci ciepłowniczej
A także:
-
Przebudowę instalacji wody technologicznej w istniejącym budynku odwadniania osadu, montaż zestawu hydroforowego
-
Przebudowę komory przed reaktorem biologicznym
-
Przebudowę istniejącego budynku technologicznego
-
Przebudowę istniejącego budynku energetycznego (wymiana agregatu prądotwórczego)
-
Budowę kabli sterujących i zasilających poszczególne projektowane obiekty.
-
Wykonanie oświetlenia terenu
-
Wykonanie dróg dojazdowych i chodników do poszczególnych projektowanych obiektów
-
Montaż instalacji w istniejących budynkach
-
Zagospodarowanie terenu
Ciąg technologiczny:
Pomiar ilości ścieków dopływających do oczyszczalni odbywa się w komorze z przepływomierzem elektromagnetycznym, następnie ścieki są kierowane do komory rozprężnej, znajdującej się w nowym budynku mechanicznego oczyszczania, a następnie, po przepłynięciu przez kratę wstępną, na dwa sito piaskowniki. Do komory rozprężnej są również doprowadzone rurociągi tłoczne z pompowni ścieków własnych oraz ze stacji zlewczej ścieków dowożonych.
Powietrze z komory rozprężnej, odcinka kanału otwartego, oraz z kraty i sito piaskowników jest odprowadzane do biofiltra, zlokalizowanego obok nowego budynku.
Na kracie wstępnej o prześwicie 10 mm zatrzymywane są zanieczyszczenia stałe – tzw. skratki. Płukanie skratek odbywa się w prasopłuczce, tu następuje wymywanie rozpuszczalnych części organicznych. Wypłukane skratki są odwadniane dzięki czemu następuje znaczna redukcja ich masy i transportowane są do kontenera, a następnie wywożone na składowisko odpadów.
Ścieki po kracie wstępnej są doprowadzane rurociągami do dwóch sitopiaskowników. Sito o prześwicie 1 mm ze zintegrowanym transporterem i prasą do odwadniania skratek pozwala na połączenie w jednym urządzeniu funkcji oddzielania, transportu i odwadniania zatrzymanych skratek. Przenośnikiem ślimakowym skratki odprowadzane są do kontenera. Zatrzymane w piaskowniku części mineralne są transportowane do leja za pomocą transportera ślimakowego poziomego, a następnie transporterem ukośnym usuwane na zewnątrz. Płuczka piasku służy do optymalnego wypłukiwania części organicznych zawartych w częściowo odwodnionym, zanieczyszczonym piasku. Tłuszcz zgromadzony w urządzeniu zostaje usunięty pompą do studzienki na tłuszcz.
Po przepłynięciu przez sito piaskowniki, ścieki są odprowadzane do zbiornika retencyjnego. Zbiornik składa się z dwóch komór: komory retencyjnej (V= 450 m3) i komory przepływowej. Przy dużym przepływie ścieki przelewają się przez krawędź do komory retencyjnej. Opróżnianie grawitacyjnej komory retencyjnej następuje w chwili gdy malejące napełnienie komory przepływowej osiągnie poziom niższy od napełnienia w komorze retencyjnej.
Ze zbiornika, poprzez komorę z przepływomierzem elektromagnetycznym oraz zasuwą z napędem elektrycznym, sterowanym w zależności od wskazań przepływomierza elektromagnetycznego, ścieki trafiają do przepompowni ścieków, skąd są przetłaczane 4 pompami do komory rozprężnej przed istniejącym reaktorem biologicznym. Następnie są kierowane do reaktora.
Budynek stacji mechanicznego oczyszczania:
Pow. zabudowy ~491m2, Pow. użytkowa ~444m2
Kubatura obiektu powyżej poz. ±0.00 ~4195m3, Kubatura zagłębienia na sito piaskowniki (poz. – 1.06) – ~217m3
Oczyszczalnia ścieków składa się z następujących obiektów technologicznych:
Oczyszczanie mechaniczne: krata wstępna, sitopiaskowniki
Oczyszczanie biologiczne: reaktor biologiczny BIOLAK z osadnikiem wtórnym, filtry żwirowe
Reaktor osadu czynnego typu BIOLAK-VOX ma za zadanie biologiczne oczyszczanie ścieków metodą niskoobciążonego osadu czynnego wraz z jego stabilizacją. Proces jest zintegrowany i pozwala na biologiczne usuwanie węgla azotu i fosforu wraz z chemicznym uzupełniającym strącaniem fosforu a także doczyszczaniem ścieków po reaktorze w procesie filtracji.
Gospodarka osadowa: zagęszczacz grawitacyjny osadu nadmiernego, stacja mechanicznego odwadniania osadu.
W budynku technologicznym znajduje się dyspozytornia, pomieszczenia socjalne dla obsługi i stacja dmuchaw.
Na dyspozytornię przekazywane są dane z systemu sterowania oczyszczalnią oraz obraz z kamer zamontowanych na obiekcie.
Dyspozytornia jest miejscem, do którego docierają dane z pozostałych obiektów eksploatowanych przez WiK „HYDROKOM” Sp. z o.o.:
– SUW Kluczbork – sterowanie i obraz z kamer
– SUW Krzywizna – sterowanie
– SUW Bogacica – sterowanie
– sterowanie i wizualizacja pracy przepompowni ścieków:
Kluczbork: Towarowa, Młyńska, Jagiellońska, Kilińskiego Katowicka
Bogacica, Ligota Dolna, Ligota Górna, Bąków, Kuniów, Chocianowice
Parametry projektowe:
Ilość odprowadzanych ścieków Q śrd = 8 482 m3/d
RLM oczyszczalni – 57 450 RLM
W pozwoleniu wodnoprawnym określona jest jakość ścieków oczyszczonych dla podstawowych wskaźników zanieczyszczeń, które nie powinny przekraczać:
BZT5 – 15 mg O2/l
ChZTCr – 125 mg O2/l
Zawiesina ogólna – 35 mg/l
Azot ogólny – 15 mgN/l
Fosfor ogólny – 2 mgP/l
Obecnie do oczyszczalni dopływa średnio 3400 m3/d. Oczyszczone ścieki spełniają wymagania określone w pozwoleniu wodnoprawnym.
Realizacja zadania była możliwa dzięki wykorzystaniu funduszy unijnych z Programu Operacyjnego Infrastruktura i Środowisko na lata 2007-2013. Koszt rozbudowy i modernizacji części mechanicznej oczyszczalni ścieków to 16,158 mln zł, z czego dofinansowanie ze środków UE wyniosło 11,166 mln zł.
